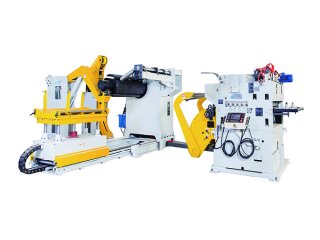

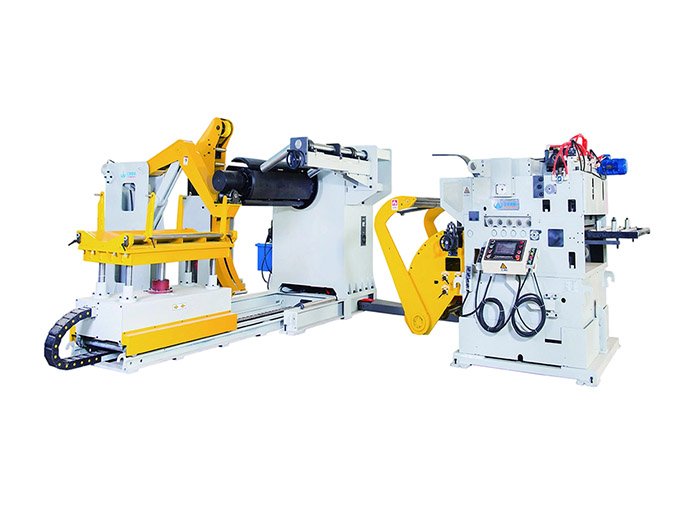

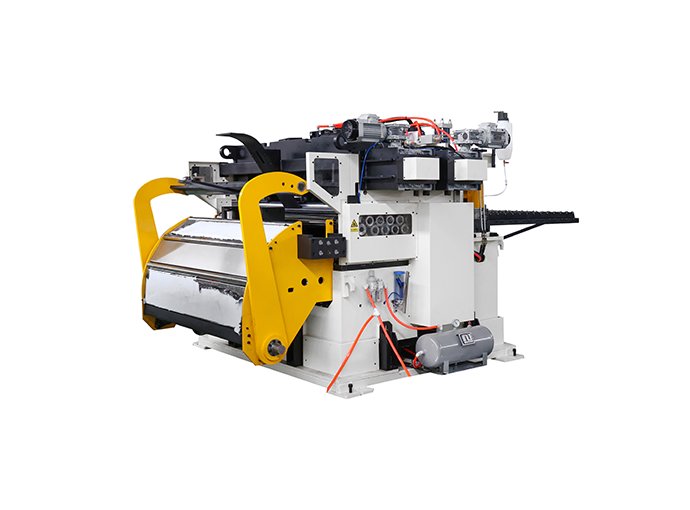

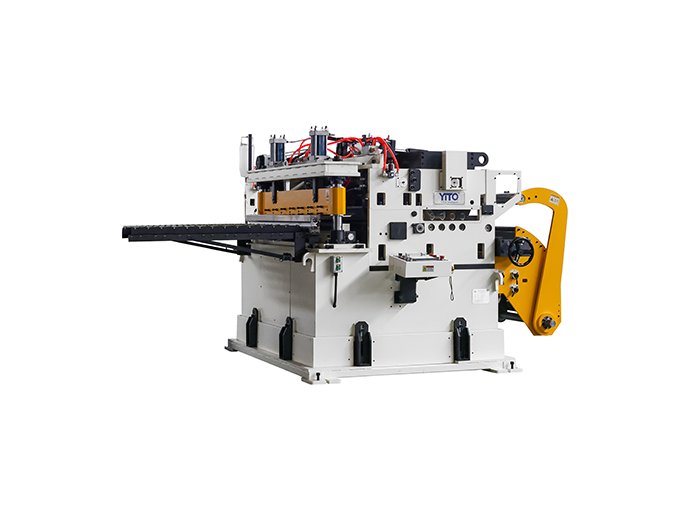

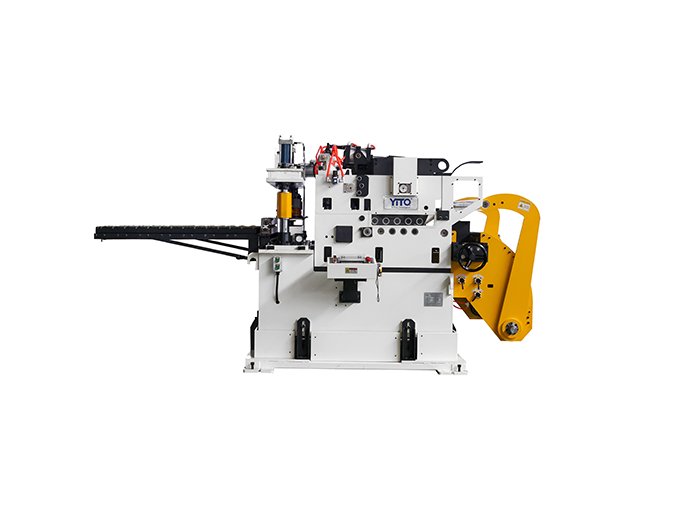

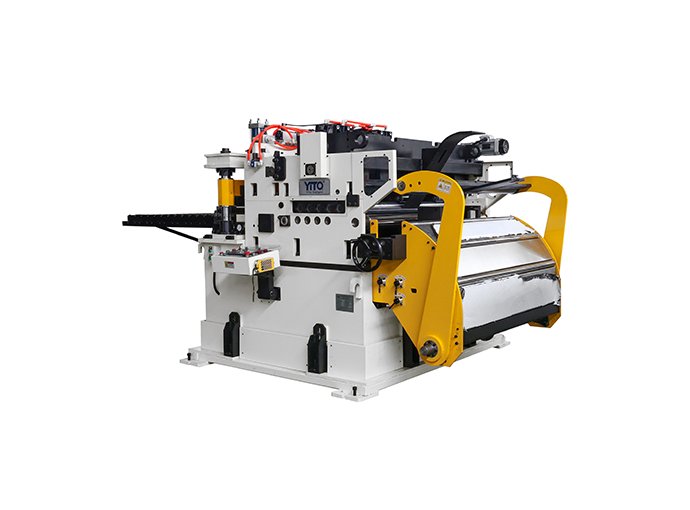

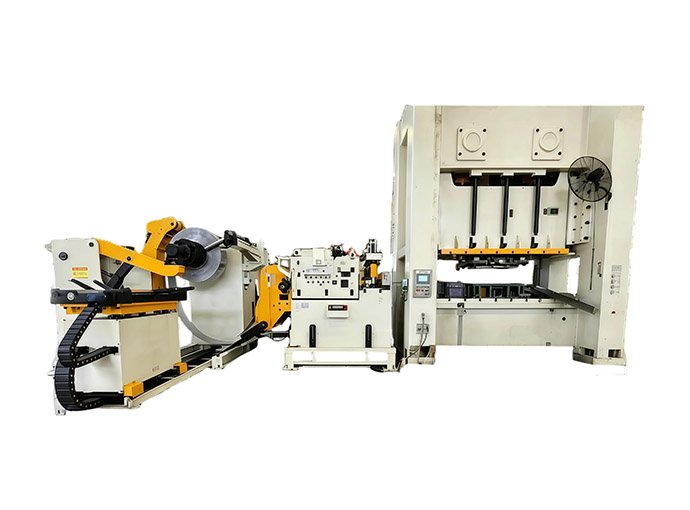

三合一开卷整平送料机

NCGK高强度卷材送料管（1.5–8.0mm）

产品特点:

适用材料

厚度：1.5毫米 – 8.0毫米

卷材宽度：70毫米-1800毫米

线圈重量：7-15T

类型：高强度钢

(0) 评分

立即咨询

产品描述

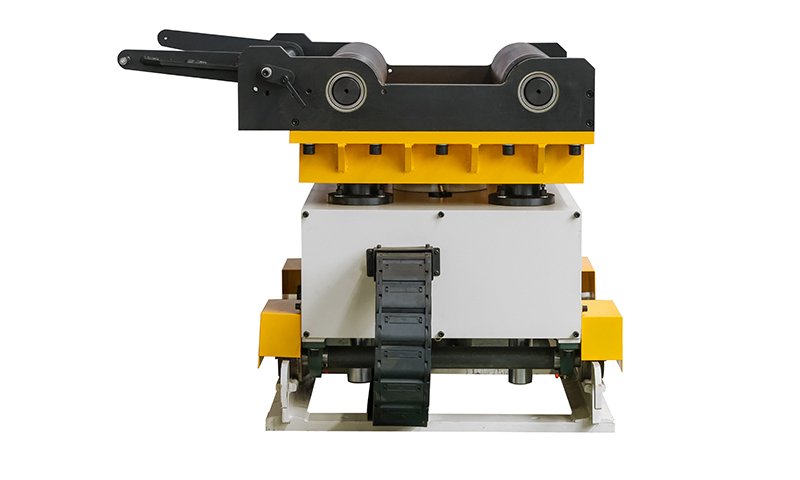

1. 钢卷小车

该钢卷小车专为将金属卷安全、平稳地运送至开卷机卷筒而设计。标配侧向挡板，即使在处理窄带钢时也能有效防止钢卷倾倒。

其承载面采用滚轮式结构，并经过耐磨处理。小车由液压马达驱动往复运行，速度可通过节流阀进行调节；配备保压阀的液压缸确保了钢卷升降过程的平稳性。

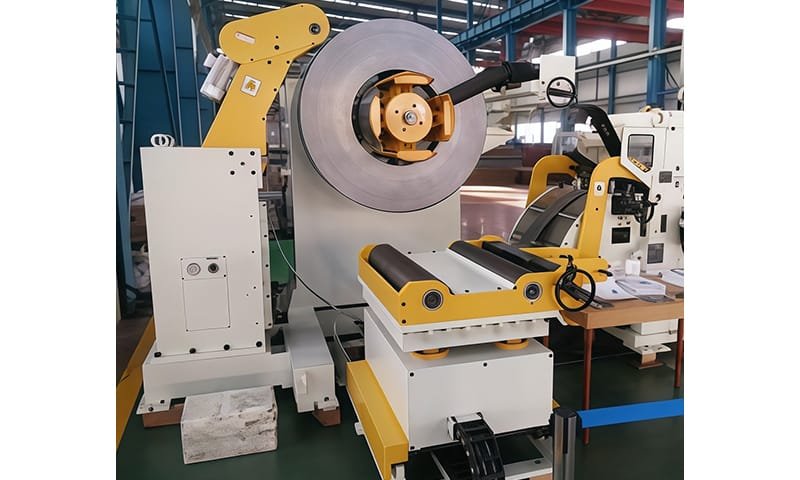

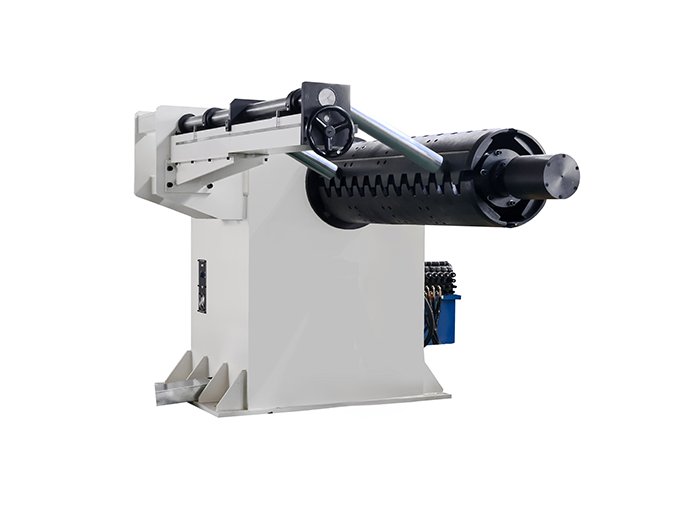

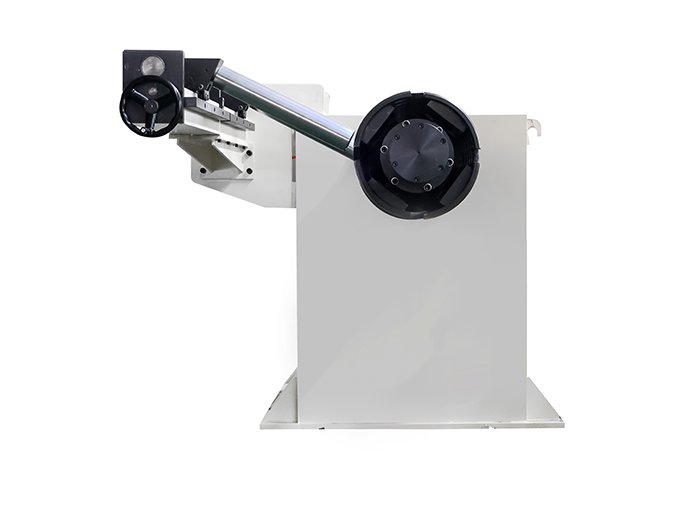

2. 开卷机 / 卷料架

开卷机作为支撑卷料并进行开卷作业的装置，将金属卷料固定在主轴上，并根据活套高度控制信号间歇性地释放带材。

压料臂采用液压驱动，并配备了电机驱动的聚氨酯（PU）压料辊。限位组件安装在开卷机机架上方，包含两个导向辊：内侧辊为固定式，外侧辊则可通过电动调节以适应不同的卷料宽度。卷料装载完成后，外侧辊由气缸锁定。这些可自由转动的限位辊能精确限定卷料宽度，并防止带材在开卷过程中发生侧向跑偏。

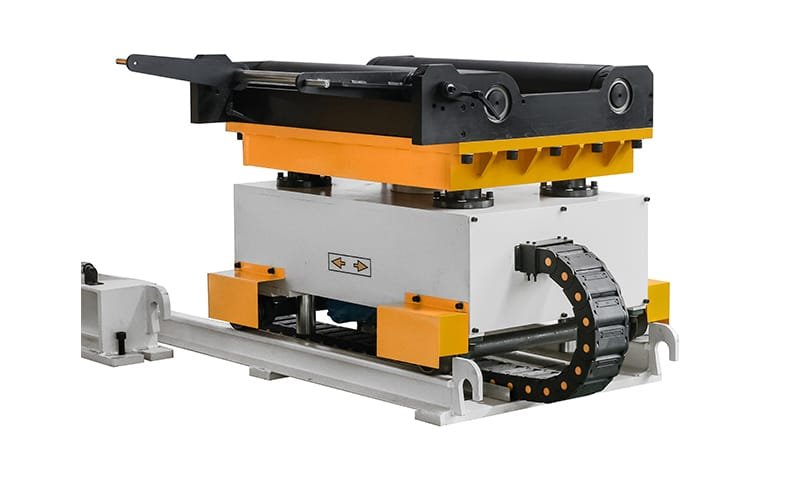

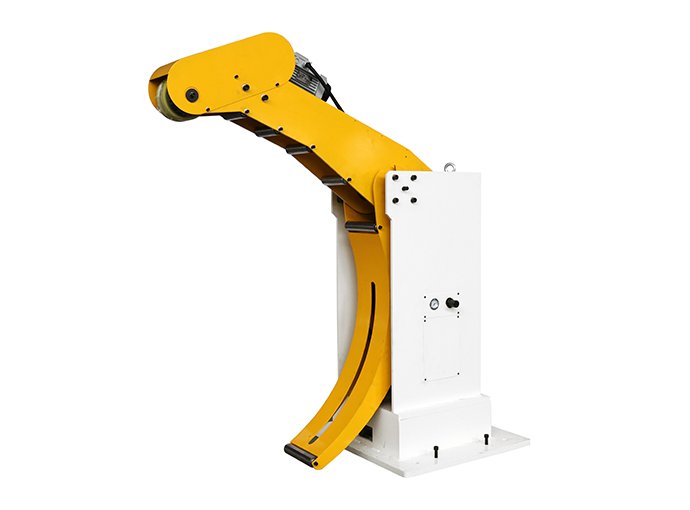

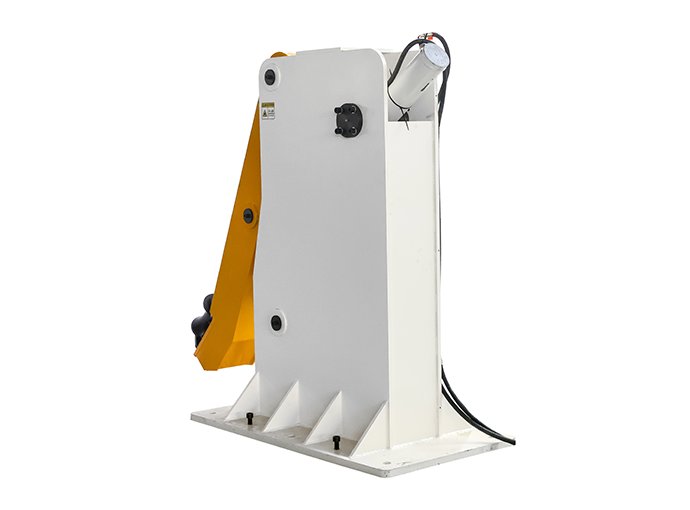

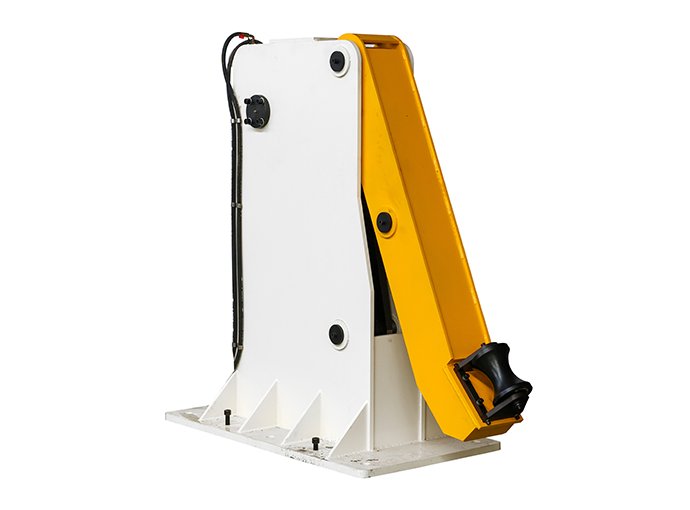

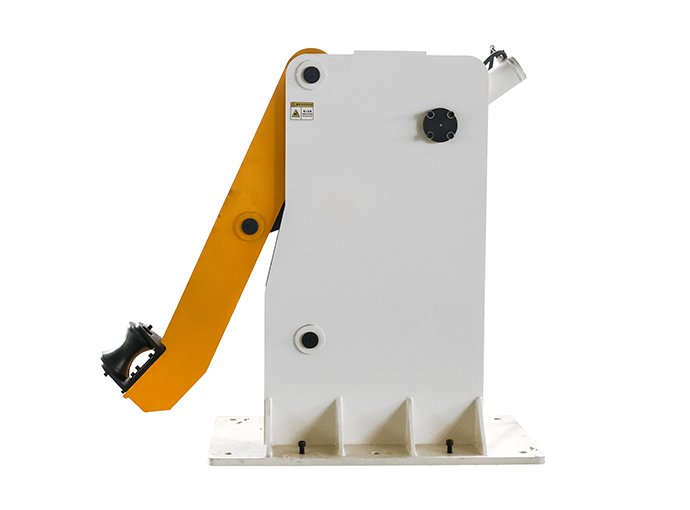

3. 卷材穿带摆臂

穿带摆臂采用液压驱动与电气控制。它夹持带材端部，将材料平稳地从开卷机引导至矫平机组。两个进料支撑辊通过齿轮传动与矫平机共用动力。辊面经电镀、硬铬及喷砂处理，既耐用又能确保进料顺畅。

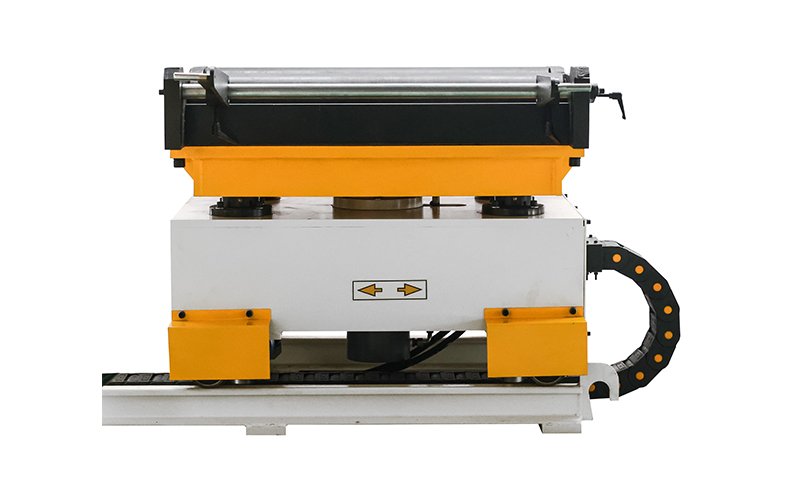

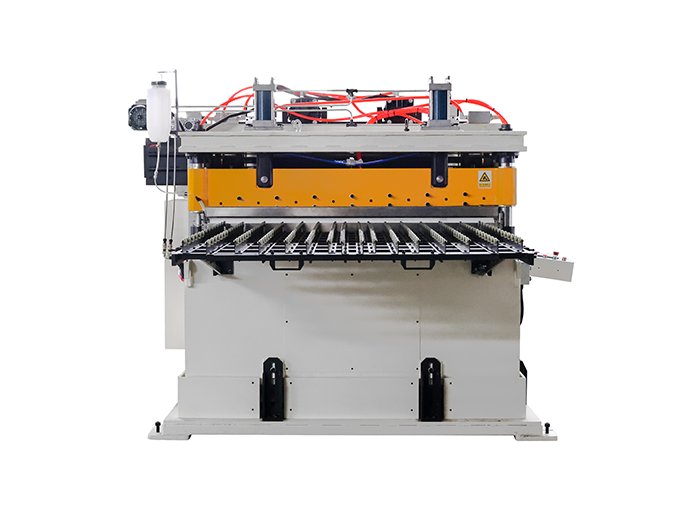

4. 整平送料机组

该伺服控制整平送料机能精确整平金属板材，并按预设的长度和速度将材料送入冲床。

NCGK系列配备辅助支撑辊组，以消除板材挠曲变形。所有辊轴均采用高碳铬轴承钢制造，经硬铬研磨处理，硬度达到HRC 60；整平辊采用NSK深沟球轴承支撑，确保运行稳定。

整平位移量采用电动调节，设定精度为0.1 mm；当送料长度小于500 mm时，送料精度可达±0.15 mm。

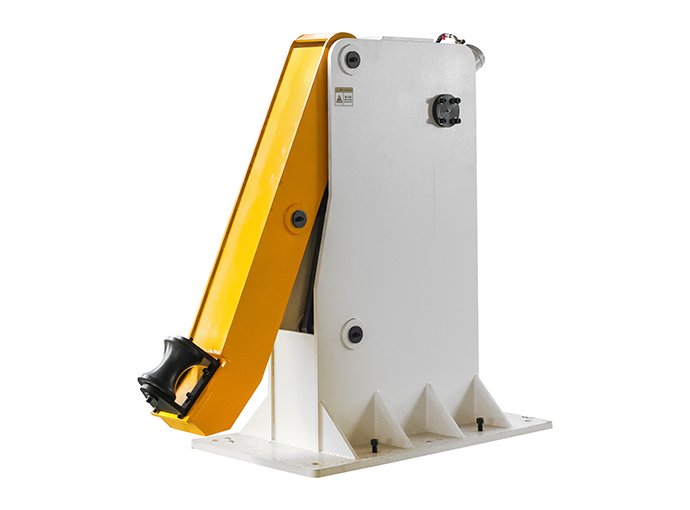

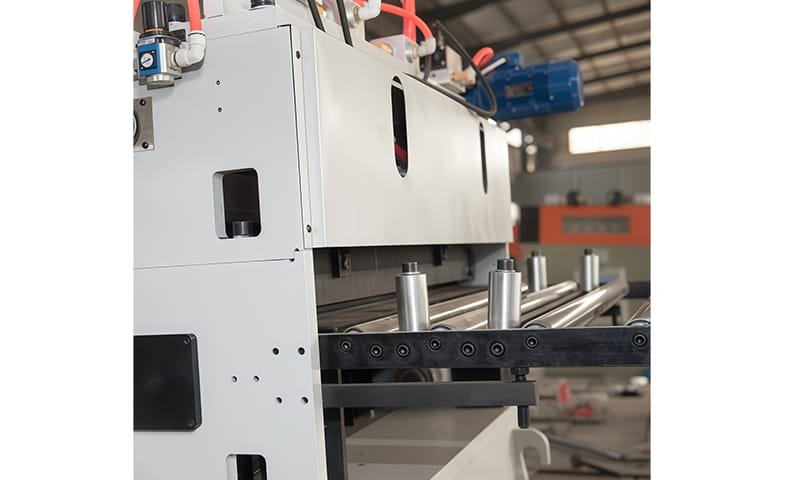

5. 卷料尾部支撑架

该支架配备了多个经硬铬处理的导向辊，能为带材尾部提供稳固支撑，确保材料从卷料输送线平稳过渡至冲压工位。
