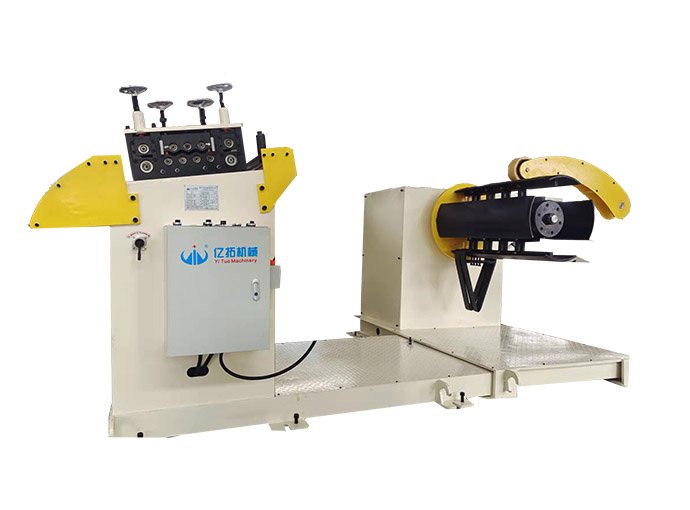

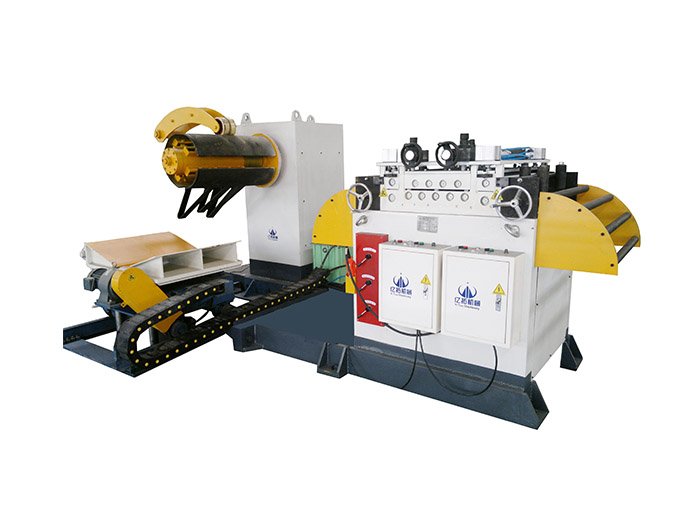

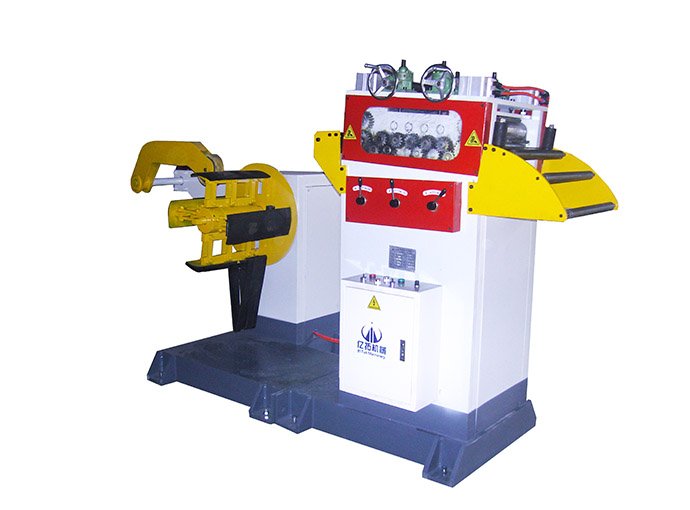

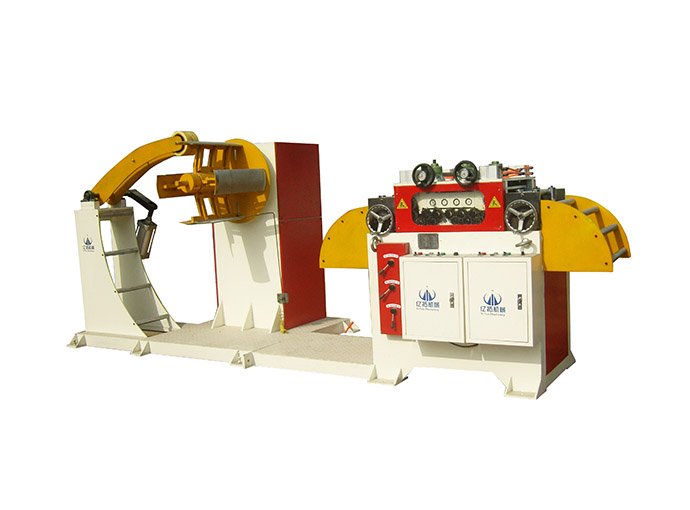

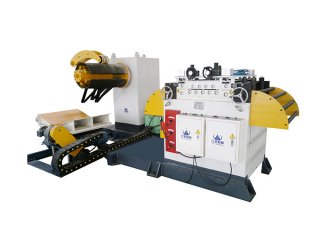

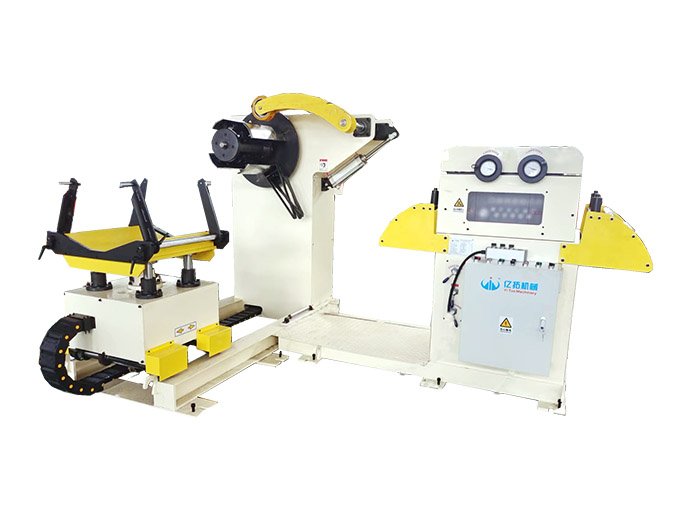

二合一开卷矫平机

开卷矫直机组合 TGL（0.5-4.0mm）

产品特点:

这台一体化机器将卷材开卷和材料矫平功能集成于一体，能够更简便、快捷地完成金属卷材的开卷和矫平，同时占用更少的厂房空间。

适用材料

厚度：0.5毫米 – 4.0毫米

卷材宽度：20 毫米 – 800 毫米

卷材重量：<5吨

进料速度

0-20米/分钟

(0) 评分

立即咨询

产品描述

一体化紧凑设计及经济高效的升级

TGL型设备采用与传统紧凑型生产线类似的一体化结构，但价格更实惠，更适合设备改造和升级。它采用集成式开卷机和矫直机结构，可实现开卷和物料矫平工序的完美同步运行。

高精度和稳定的运行性能

该设备配备高精度矫平辊和气动上辊升降机构，并配以高稳定性电子控制系统，非常适合在开卷和矫直应用中加工厚度范围为 0.5 毫米至 4.0 毫米的材料。

优化空间利用布局

与使用独立式开卷机和矫直机的传统卷材加工生产线不同，这种一体化设计有效避免了过多的物料循环。它大大减少了所需的厂房空间，并提高了生产区域的整体利用率。

自动化操作和高安全等级

该组合装置配备符合国际标准的电气控制元件，具有自诊断功能和紧急停止保护功能。它始终确保操作人员的安全，同时操作简便，日常维护方便。

开卷段

可选液压或手动膨胀设计，用于线圈装载

气动驱动线圈压臂，配有聚氨酯压力轮

气缸驱动的线圈支撑臂，用于固定和稳定材料线圈

采用鸿尔独家设计的定制重型开卷机主轴

用于稳定张力控制的气动盘式制动结构

重型双大型滚子链传动系统

矫直段

线圈入口摆动支撑臂配有辅助导向滚轮

手轮可调自定心限位导向滚轮

优质矫直辊，硬度达HRC60，使用寿命长

气缸控制上辊的开启和提升

双手轮设计，可精确微调滚子间隙

国际标准电气控制配置
